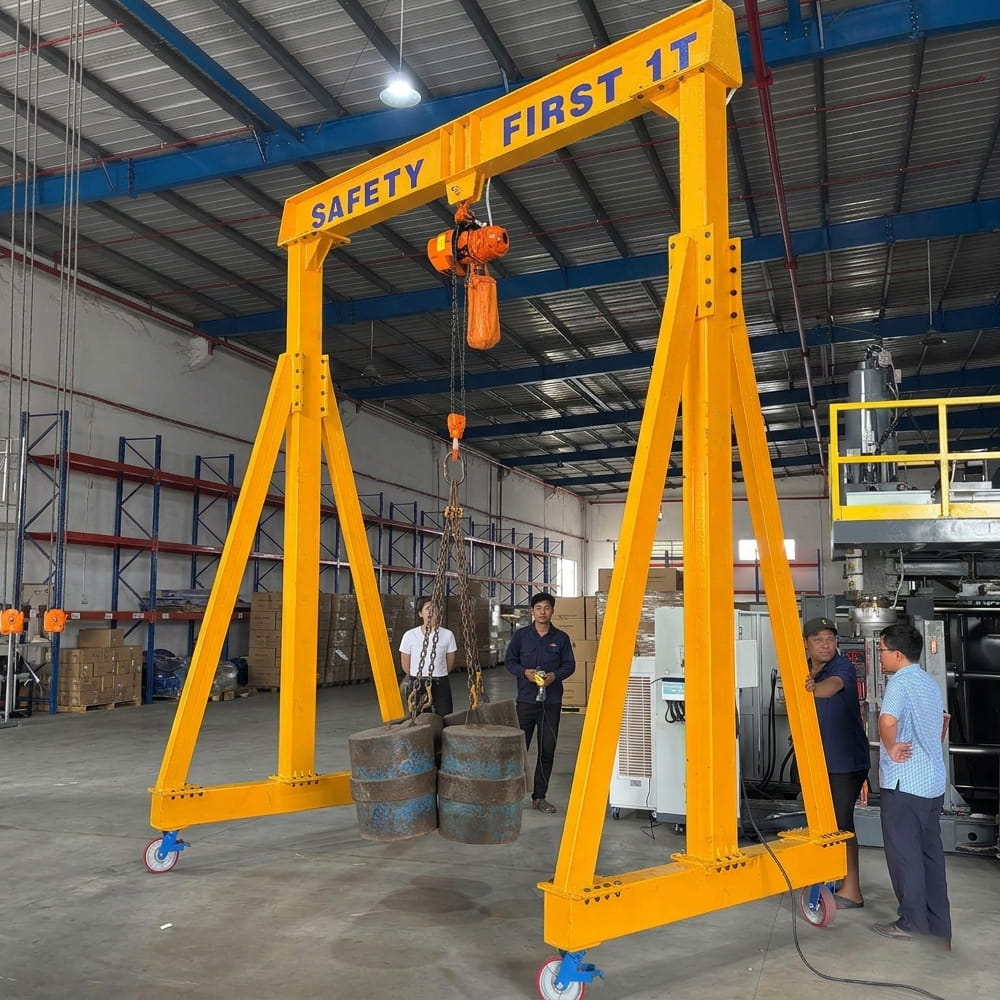

Cổng trục đẩy tay 1 tấn là thiết bị nâng hạ có kết cấu đơn giản, chi phí đầu tư hợp lý nhưng vẫn đảm bảo hiệu quả làm việc cao. Thiết bị được ứng dụng phổ biến tại các nhà xưởng, nhà máy, kho bãi… Nhờ thiết kế gọn nhẹ và linh hoạt, cổng trục giúp di chuyển, nâng hạ hàng hóa dễ dàng ngay cả trong những khu vực có diện tích hạn chế hoặc không gian hẹp.
Thông số kỹ thuật cổng trục đẩy tay 1 tấn
| Tải trọng nâng | 1 tấn |
| Khẩu độ | 2m – 5m |
| Chiều cao nâng | 2m – 5m |
| Tốc độ nâng | 6.8m/phút |
| Động cơ nâng | 1.5 kw |
| Tốc độ chạy ngang | 11m/phút |
| Động cơ di chuyển ngang | 0.4 kw |
| Xích tải | Φ7.1 mm x 2 nhánh |
| Tay bấm điều khiển | 6 nút |
| Nguồn điện | AC, 3 pha, 380V, 50Hz |
| Hệ điện ngang | Máng C, cáp dẹt, nối ray, kẹp ray, trolley treo cáp |
| Kết cấu thép | TCVN 4244-2005 |
| Bánh xe | 4 bánh bọc đặc (2 bánh xoay, 2 bánh khóa) |
| Sơn phủ bề mặt | 01 lớp chống gỉ, 02 lớp sơn màu |
| Thời gian lắp đặt | 20 – 30 ngày |
Cấu tạo của cổng trục đẩy tay 1 tấn
Cổng trục đẩy tay 1 tấn được cấu thành từ các bộ phận chính sau:
- Dầm chính và chân cổng (chữ A): Là bộ phận chịu lực chính của cổng trục, thường được gia công từ thép hình chữ I và liên kết chắc chắn bằng bu lông, ốc vít.
- Dầm biên: Bao gồm hệ thống bánh xe chịu tải có khả năng xoay 360 độ và tích hợp khóa cố định khi cần thiết.
- Pa lăng nâng hạ: Thiết bị thường sử dụng pa lăng xích điện với tải trọng nâng phổ biến từ 1 – 2 tấn, hỗ trợ nâng hạ hàng hóa nhanh chóng và an toàn.
- Bánh xe di chuyển: Được làm từ cao su hoặc sắt tùy theo môi trường làm việc, giúp cổng trục dễ dàng di chuyển trong khu vực vận hành.
- Phanh cổng trục: Có chức năng giảm tốc hoặc dừng hoạt động của thiết bị trong các trường hợp khẩn cấp nhằm đảm bảo an toàn.
- Hệ thống điện (đối với pa lăng điện): Bao gồm cáp điện dẹt, máng C, kẹp treo máng C, ray dẫn cáp,… giúp cung cấp nguồn điện ổn định cho thiết bị.
- Tay bấm điều khiển pa lăng: Có thể sử dụng tay bấm điều khiển gắn dây trực tiếp hoặc điều khiển từ xa, thuận tiện trong quá trình vận hành.
